Points clés à retenir
Un compteur Modbus rend les flux électriques lisibles et permet de vérifier plus finement l’autoconsommation. Son installation demande toutefois une compatibilité confirmée, un câblage rigoureux et une mise en service méthodique.
- Vérifier la compatibilité de l’onduleur, du compteur et des transformateurs de courant.
- Positionner les transformateurs dans le bon sens et au bon point de mesure.
- Paramétrer l’adresse Modbus, la vitesse et la terminaison conformément à la documentation.
- Comparer les relevés numériques avec le compteur principal avant toute analyse.
- Exploiter les données pour déplacer certains usages vers les périodes solaires.
Comprendre le rôle du compteur Modbus dans SolarEdge supervision
Un compteur Modbus ajoute une mesure structurée aux données de l’installation photovoltaïque. Il aide à distinguer ce qui est produit sur place, consommé par le bâtiment et échangé avec le réseau. La supervision devient ainsi un outil de lecture des flux, plutôt qu’un simple affichage de production.
Mesurer la production, la consommation et l’injection
Le compteur relève des grandeurs électriques puis les transmet à l’onduleur par une liaison de communication. Selon son emplacement et son paramétrage, il peut servir à suivre la consommation du site ou l’énergie qui circule vers le réseau. Il faut donc définir le point de mesure avant de choisir le matériel.
Une mesure utile repose sur trois éléments cohérents : l’emplacement du compteur, le sens des transformateurs de courant et l’association correcte des phases. Une erreur sur l’un de ces points peut produire une valeur plausible en apparence, mais fausser toute l’interprétation.
Distinguer un compteur de consommation d’un compteur d’énergie exportée
Un compteur placé sur les départs du bâtiment observe les usages électriques internes. Un compteur placé au point d’échange avec le réseau permet plutôt de suivre les importations et les exportations. Les deux installations peuvent employer le protocole Modbus, mais elles ne répondent pas au même objectif de supervision.
Avant le câblage, notez clairement la grandeur recherchée et le point où elle doit être mesurée. Cette précaution évite de confondre une baisse de consommation avec une hausse d’injection, ou de lire un flux avec un signe inversé.
Identifier les fonctionnalités disponibles dans mySolarEdge et SolarEdge Monitoring
mySolarEdge permet de suivre la consommation et la production en temps réel lorsqu’un compteur de consommation est requis pour ce suivi. L’application peut aussi afficher l’état de l’onduleur sur les appareils compatibles avec SetApp. Les fonctions accessibles dépendent donc du matériel installé et des autorisations du site.
La plateforme SolarEdge Monitoring sert à suivre la production d’énergie, l’état du système et les économies financières. Pour éviter les attentes excessives, vérifiez toujours les fonctions réellement activées sur l’installation plutôt que de supposer qu’un compteur fournit automatiquement chaque indicateur.
Vérifier la compatibilité de l’installation
La compatibilité se contrôle avant toute intervention dans le tableau électrique. Elle concerne l’onduleur, le modèle de compteur, les transformateurs de courant, l’alimentation auxiliaire et la version de la documentation technique. Cette étape est souvent plus rapide qu’un dépannage après pose.
Contrôler la compatibilité de l’onduleur SolarEdge et du compteur
Commencez par relever la référence exacte de l’onduleur et du compteur envisagé. Contrôlez ensuite le type d’interface accepté, les paramètres de communication disponibles et les schémas de raccordement associés. La documentation de l’équipement doit primer sur un réglage trouvé dans un forum ou une installation voisine.
Le guide technique SolarEdge peut compléter cette recherche générale sur les onduleurs, optimiseurs et la plateforme de monitoring, mais il ne remplace pas la notice correspondant à votre référence précise. En cas de doute, faites valider l’architecture par un professionnel habilité.
Choisir un compteur Modbus avec transformateurs de courant adaptés
Le calibre des transformateurs de courant doit correspondre au courant maximal attendu et à la configuration monophasée ou triphasée. Il faut également vérifier le nombre de tores, le type de sortie et la compatibilité mécanique avec le tableau. Un transformateur surdimensionné peut réduire la précision des faibles consommations.
Un tableau de préparation permet de comparer les points essentiels sans mélanger les rôles des composants :
| Élément | Vérification principale | Risque en cas d’erreur |
|---|---|---|
| Compteur | Protocole et référence compatibles | Absence de communication |
| Transformateurs | Calibre, nombre et sens | Mesure fausse ou inversée |
| Tableau | Place, protection et accessibilité | Installation difficile à maintenir |
| Liaison | Conducteurs et distance admissibles | Données instables |
Après cette comparaison, conservez les références et les réglages dans le dossier de l’installation. Une fiche claire facilitera les contrôles ultérieurs et les interventions de maintenance.
Préparer les outils, les protections et les documents techniques nécessaires
Préparez les équipements de mesure, les accessoires de raccordement, les protections adaptées et les notices du compteur comme de l’onduleur. La consignation électrique et les vérifications d’absence de tension relèvent des compétences de l’intervenant ; elles ne doivent pas être improvisées.
Les documents de chantier doivent rester aussi lisibles que les connexions elles-mêmes. Pour organiser une intervention, un guide de préparation technique peut aider à reconstituer les décisions, les risques et les dépendances d’un système, tandis qu’un suivi de projet structuré rappelle l’intérêt d’un budget, d’un calendrier et de documents à jour. Ces ressources ne remplacent pas les prescriptions électriques locales.
Préparer le câblage du compteur Modbus
Le câblage doit suivre le schéma du fabricant et la topologie retenue pour l’installation. Chaque conducteur doit être identifié avant la remise sous tension. Une mesure électrique correcte dépend autant de la position des capteurs que de la qualité de la communication.

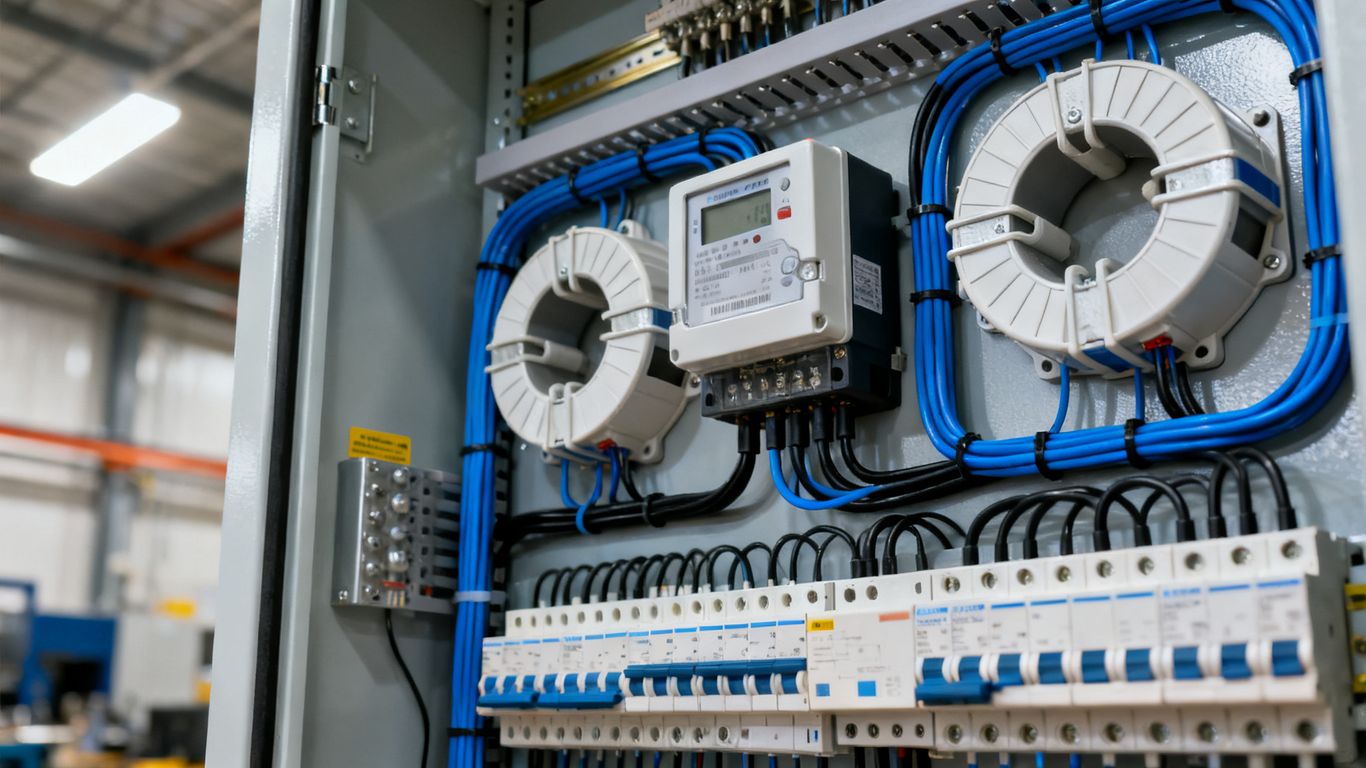

Installer le compteur au bon emplacement dans le tableau électrique
Le compteur se place dans un espace accessible, protégé et compatible avec ses contraintes de montage. L’emplacement doit permettre aux transformateurs de courant d’entourer les conducteurs concernés sans contrainte excessive. Évitez de choisir un point qui rendrait les contrôles ou le remplacement inutilement difficiles.
Repérez aussi les conducteurs amont et aval. Le compteur doit observer le flux défini lors de l’étude, et non un départ choisi uniquement parce qu’il était disponible dans le tableau.
Raccorder les transformateurs de courant en respectant le sens du flux
Chaque transformateur possède un sens de circulation indiqué par un repère, une flèche ou un marquage de bornes. Orientez-le selon le flux que vous souhaitez mesurer, puis associez chaque tore à la phase correspondante. Une inversion crée généralement une consommation négative ou une injection qui apparaît au mauvais moment.
Après le raccordement, contrôlez séparément l’identification des phases et la continuité des connexions. Ne corrigez pas une valeur incohérente uniquement par logiciel : la cause se trouve souvent dans la position physique du capteur.
Réaliser la liaison RS485 entre le compteur et l’onduleur
La liaison RS485 doit respecter les bornes de polarité et la topologie recommandée. Éloignez autant que possible le câble des conducteurs de puissance et préparez une terminaison uniquement lorsque le schéma l’exige. La longueur, le blindage et la mise à la terre doivent être traités selon la notice du matériel.
Pour une vérification méthodique, avancez dans cet ordre :
- Identifier les bornes positives, négatives et communes des deux appareils.
- Vérifier la continuité de chaque conducteur hors tension.
- Contrôler l’adresse et la vitesse avant de relancer la communication.
- Installer ou retirer la terminaison selon la position du compteur sur le bus.
Cette séquence limite les changements simultanés et permet de relier plus facilement une anomalie à sa cause. Le câblage doit ensuite être refermé et repéré proprement.
Configurer les paramètres Modbus et SolarEdge
La configuration logicielle vient après le contrôle physique du câblage. Un compteur correctement raccordé peut rester invisible si son adresse ou sa vitesse ne correspond pas aux paramètres attendus. Notez chaque valeur modifiée afin de pouvoir revenir à une configuration connue.
Régler l’adresse Modbus, la vitesse de communication et la terminaison
L’adresse Modbus doit être unique sur le bus et identique à celle attendue par l’onduleur. La vitesse, la parité et les autres paramètres série doivent également correspondre. Une terminaison incorrecte peut dégrader la communication, surtout lorsque plusieurs équipements partagent la même liaison.
Effectuez ces réglages hors tension lorsque la notice le demande, puis remettez le système en service après un dernier contrôle des bornes. Évitez de modifier plusieurs paramètres sans les consigner : le diagnostic deviendrait beaucoup moins lisible.
Sélectionner le type de compteur dans l’interface de l’onduleur
Dans l’interface de l’onduleur, sélectionnez le type de compteur correspondant à la référence réellement installée. Renseignez ensuite son rôle et son emplacement de mesure lorsque ces champs sont proposés. Une sélection approximative peut laisser apparaître des données, sans garantir leur bonne interprétation.
Après validation, patientez le temps nécessaire à l’acquisition des premières valeurs. Une absence immédiate de données ne signifie pas toujours une panne ; elle peut simplement traduire un cycle de lecture encore incomplet.
Associer le compteur au site dans SolarEdge Monitoring
L’association au site permet de rattacher les mesures au bon équipement et au bon historique. Vérifiez l’identifiant du site, les autorisations d’accès et la date de dernière communication. Les données doivent être examinées avec leur période de collecte, car une valeur isolée ne suffit pas à conclure.
Une formation à la supervision solaire peut être pertinente pour les équipes qui doivent naviguer dans la plateforme, interpréter les données et identifier les défaillances. Elle ne dispense pas de suivre les consignes propres à chaque compteur et à chaque chantier.
Mettre en service et vérifier les mesures
La mise en service ne consiste pas seulement à constater que le compteur est détecté. Il faut confronter les informations numériques à une mesure indépendante et observer les flux dans plusieurs situations. Cette comparaison donne une première indication de la qualité du montage.
Contrôler la détection du compteur par l’onduleur
Consultez l’état des périphériques ou la page de mesure prévue par l’interface. Le compteur doit être identifié sans alarme persistante et ses valeurs doivent évoluer lorsque la charge du bâtiment change. Si la détection échoue, revenez d’abord aux paramètres de communication et au bornier.
Prenez une capture ou notez l’état initial, la référence et l’heure du contrôle. Ces informations seront utiles si une intervention complémentaire est nécessaire.
Comparer les valeurs affichées avec celles du compteur principal
Comparez les puissances instantanées dans une situation stable, puis les énergies cumulées sur une période comparable. De petits écarts peuvent venir du moment de lecture ou de la précision des appareils, mais un écart constant et important mérite une vérification du calibre et du point de mesure.
La comparaison doit être faite à charge connue, par exemple avec plusieurs équipements identifiés. Cela évite d’attribuer au compteur une variation qui provient simplement d’un usage intermittent.
Vérifier les flux de production, de consommation et d’injection
Observez successivement une période de production, une charge importante et, si elle existe, une situation de surplus. Les signes et les directions doivent rester cohérents avec l’installation. Une injection affichée pendant une forte consommation, sans production suffisante, est un signal à examiner.
Ne validez pas le système sur une seule heure. Un contrôle à différents moments de la journée permet de repérer une inversion qui ne serait pas visible dans une situation unique.
Exploiter les données pour améliorer l’autoconsommation
Une fois les mesures validées, leur intérêt devient opérationnel. Elles montrent quand l’électricité photovoltaïque est consommée sur place et quand le site dépend davantage du réseau. L’objectif n’est pas de poursuivre un indicateur isolé, mais de rapprocher les usages des périodes réellement favorables.
Lire les indicateurs de consommation dans SolarEdge supervision
Lisez les courbes avec leur unité, leur période et leur contexte météo ou d’activité. Une hausse de consommation peut être liée à une production faible, mais aussi à un changement d’usage du bâtiment. Les données gagnent en valeur lorsqu’elles sont rapprochées des horaires d’occupation et des équipements actifs.
Le suivi de la consommation via SolarEdge supervision permet de partir d’observations mesurées plutôt que d’estimations. La qualité de la décision dépend d’abord de la qualité de la mesure : si le compteur est mal orienté, l’analyse doit être suspendue.
Repérer les périodes de surplus et de soutirage réseau
Repérez les heures où la production dépasse les usages, puis celles où le bâtiment soutire régulièrement de l’énergie. Cherchez des répétitions sur plusieurs journées plutôt qu’un événement exceptionnel. Un profil stable révèle souvent davantage qu’un pic ponctuel.
Classez les surplus selon leur durée et leur puissance disponible. Cette lecture aide à déterminer si un usage peut être déplacé, fractionné ou programmé sans perturber l’activité du site.
Piloter les usages électriques à partir des données mesurées
Les données peuvent guider le déplacement de certains usages vers les périodes de production, lorsque les contraintes du bâtiment le permettent. Il peut s’agir d’organiser une recharge, un cycle technique ou une production d’eau chaude, sans supposer qu’une automatisation est disponible par défaut.
Commencez par une action réversible et mesurez son effet sur plusieurs jours. Comparez ensuite le nouveau profil avec la situation initiale afin de vérifier que le gain attendu ne s’accompagne pas d’un inconfort ou d’une contrainte d’exploitation.
Diagnostiquer les erreurs de communication et de mesure
Un diagnostic efficace sépare les problèmes de communication des erreurs de mesure. Un compteur silencieux n’a pas le même traitement qu’un compteur qui transmet une valeur inversée. Procédez du plus simple au plus spécifique et ne changez qu’un paramètre à la fois.
Identifier une absence de données ou une valeur incohérente
Commencez par vérifier l’alimentation du compteur, l’état du bus et l’horodatage de la dernière donnée. Une valeur figée peut signaler une perte de communication, tandis qu’une valeur négative ou disproportionnée renvoie souvent au sens des capteurs ou à l’association des phases.
Comparez l’affichage local du compteur avec celui de l’onduleur lorsque les deux sont accessibles. Cette comparaison permet de déterminer si l’erreur apparaît avant la transmission ou dans l’interprétation des données.
Corriger une inversion de phase ou de transformateur de courant
Une inversion de phase se recherche en contrôlant la correspondance entre chaque phase mesurée et sa borne de tension. Pour un transformateur de courant, vérifiez l’orientation du tore et l’association de ses bornes. Toute correction dans le tableau doit être réalisée par une personne qualifiée et après mise en sécurité.
Après correction, répétez le contrôle dans une situation de consommation et dans une situation de production. Une valeur redevenue positive ne suffit pas si les phases restent déséquilibrées ou si la puissance totale demeure incohérente.
Vérifier le câblage RS485, les réglages et les mises à jour du système
Inspectez les connexions RS485, la polarité, l’adresse, la vitesse et la terminaison. Recherchez aussi les conducteurs desserrés ou les perturbations liées au cheminement du câble. Les mises à jour du système et les changements de configuration doivent être documentés avant leur déploiement.
Les ressources de dépannage doivent rester adaptées au matériel réellement installé. Même une check-list de montage sécurisée peut servir à structurer les contrôles matériels, tandis qu’un repérage précis des installations rappelle, par analogie, l’importance d’identifier correctement chaque élément ; ces liens ne remplacent pas les notices électriques.
Si le défaut persiste, revenez à la dernière configuration fonctionnelle et rassemblez les références, les captures et les mesures comparatives. Un diagnostic de projet solaire peut ensuite aider à cadrer les prochaines vérifications et les décisions d’exploitation.
Évaluer votre projet solaire
Pour aller au-delà du seul paramétrage et examiner la cohérence technique et économique d’un projet B2B, faites évaluer votre projet avec un diagnostic adapté à vos données et à vos contraintes d’exploitation.
Une installation à valider sur le terrain
Installer un compteur Modbus demande une chaîne cohérente, du choix du matériel à l’interprétation des flux. Une fois les mesures contrôlées, elles deviennent une base concrète pour ajuster les usages et suivre les résultats dans le temps. La méthode reste simple : documenter, mesurer, comparer, puis corriger avec prudence.
Questions fréquentes
Un compteur Modbus est-il indispensable pour suivre la consommation ?
Pas nécessairement pour toutes les installations, mais un compteur de consommation est requis lorsque l’on souhaite disposer d’un suivi dédié de la consommation. Vérifiez les fonctions prévues pour votre matériel et votre configuration.
Où placer les transformateurs de courant ?
Ils se placent autour des conducteurs correspondant au flux que vous voulez mesurer, dans un emplacement accessible et conforme au schéma de câblage. Leur sens et leur association avec les phases doivent être contrôlés.
Que signifie une consommation négative ?
Elle peut provenir d’une inversion du sens d’un transformateur, d’une phase mal associée ou d’un point de mesure différent de celui imaginé. Contrôlez d’abord le montage physique avant de modifier les paramètres.
Pourquoi le compteur n’apparaît-il pas ?
Les causes fréquentes sont une absence d’alimentation, une polarité RS485 incorrecte, une adresse différente ou une vitesse de communication incompatible. Une vérification progressive permet d’isoler le défaut.
Comment comparer deux relevés électriques ?
Comparez des grandeurs identiques, avec la même unité et sur une période comparable. Pour une puissance instantanée, stabilisez la charge ; pour une énergie, utilisez des index relevés aux mêmes horaires.
Peut-on déplacer tous les usages vers les heures solaires ?
Non. Certains usages sont fixes ou soumis à des contraintes d’activité. Commencez par les équipements flexibles, puis mesurez l’effet du changement avant de généraliser.
Faut-il faire intervenir un professionnel ?
Oui dès qu’une intervention concerne le tableau électrique, la consignation, les protections ou un raccordement sous tension potentielle. Le professionnel vérifiera aussi la conformité du montage et la sécurité de remise en service.
